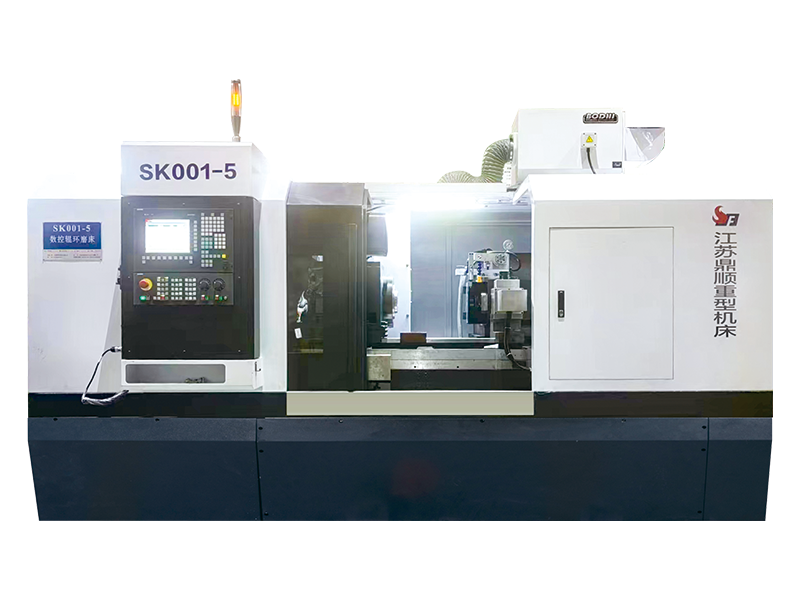

ホーム / 製品 / CNC研削盤 / SK001-5 高剛性インテリジェントCNCローラーリング研削盤
  • パラメータ
  • 説明
業務範囲
研削径(標準) Ф100~Ф400mm
研削径(主軸台の特殊設計) Ф50~Ф400mm
最大研削長さ 400mm
中心の高さ 250mm
最大加工ワーク重量 350kg
砥石キャリア
砥石サイズ 最大外径 Ф250mm
最小外径 Ф200mm
最大厚さ 65mm
主軸速度 1910r/分
最大ストローク 300mm
ネジ径 Φ63×10
移動速度が速い 3m/分
作業台
最大ストローク 440m
ネジ径 Φ63×10
移動速度が速い 3m/分
ヘッドフレームメインモーター 5.5Kw
ヘッドフレームスピンドル速度 0~200rpm/分
ころ輪の加工精度
外円の円筒度偏差 0.005mm
外円直径公差 ±0.005mm
溝径許容差 ±0.01mm
溝深さの公差 ±0.005mm
研削面粗さ Ra0.4μm
研削面とセンタリング穴の同軸

0.005mm

ロール溝中心からリング端面までの位置公差

0.01mm

自動検出精度

軸方向:0~0.003mm

ラジアル:0~0.005mm

マシンプロファイル
機械の全体寸法(長さ×幅×高さ)
機械重量 約8t
