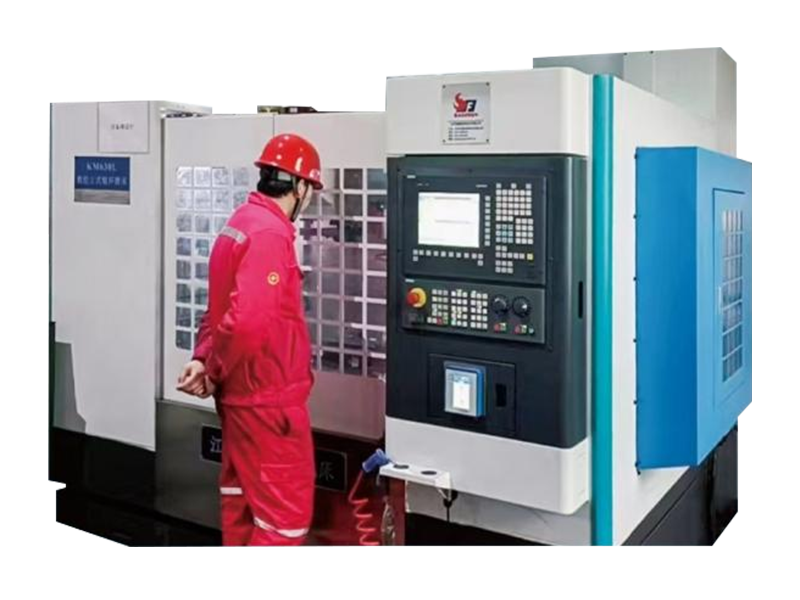

MK630L 立形CNCローラーリング特殊研削盤

ローラーリング研削盤は、高速ワイヤー製造に使用される超硬ローラーリングの外周およびRパス溝の粗研削、半微研削、微研削およびノンスパーク研削に使用されます。この機械は完全密閉シェル設計を採用しており、加工騒音を効果的に低減し、より安全に保護し、加工領域での水とガスの拡散を防ぎ、加工環境を改善します。

KM630L CNC ローラーリング特殊研削盤は、ローラーリング研削盤の市場需要と組み合わせて当社が開発した特殊な立形ローラーリング研削盤です。研削盤の加工効率は、市場にある既存の研削盤の150％です。工作機械の全体的なレイアウトは垂直主構造であり、SIEMENS 828D 3軸リンケージCNCシステムを使用し、特別な垂直ワークピース主軸台を設計し、水平2軸移動ワークベンチを設置し、ワークベンチ移動ガイドレールは高剛性スライドガイドレールを採用し、ACサーボモータのプリロードボールネジによって直接駆動され、ワークピースは垂直設置を採用し、従来の水平ローラーリング研削盤のワーク設置モードを変更し、ワークピース上のワーク重量を大幅に軽減します。クランプ精度 程度の影響;

従来の液体固定具の代わりにワークピースをクランプするセルフセンタリング油圧特殊固定具を装備し、ロードおよびアンロード部分はより便利で信頼性が高く、研削シャフトのスライドレールの垂直方向の動きとドライブのワークピースの動きは同じで、システムの剛性を向上させるためにACサーボモーターによって直接駆動され、ボールネジはわずかな張力に耐え、両端はローラーベアリングでサポートされています。研削シャフトのスライドレールの位置には長さの格子定規が装備されており、閉ループ制御を実現します。砥石軸軸受は輸入された高剛性精密軸受を採用し、砥石軸は同期ベルトを介してACサーボモータで駆動されます。

KM630L CNC垂直ローラーリング研削盤の設計、BT50ツールライブラリインターフェースを備え、後の自動化、利便性を提供する無人処理、二次開発後のCNCシステム、柔軟な無料プログラミングシステムを備え、特にプロのローラーリングメーカー向けに開発された高度なソフトウェアにより、ヒューマンマシンインターフェース対話に基づいた研削プログラミングが可能になります。ヒューマンマシンインターフェース入力ローラーリングパラメータを参照するだけで、処理できます。
