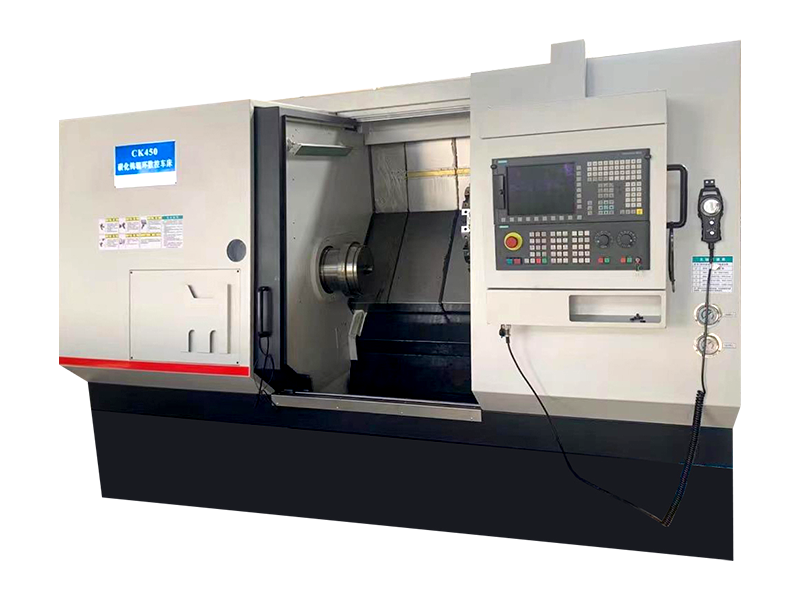

もっと見る >>江蘇鼎順重型工作機械有限公司（南通宝順機械有限公司）は2002年に設立され、冶金産業や鉄鋼企業に工作機械設備を提供することに長年従事してきた企業です。特殊な工作機械機器に関する深い基盤と豊富な経験を有しており、鉄鋼企業向けのソリューションのサプライヤーです。また、中国造船工業公司の上海 704 研究所の認定サプライヤーでもあり、トルク センサーやその他の専門部品などの重要な科学研究プロジェクトを請け負っています。同社は、XK500シリーズCNCロール三日月溝加工工作機械、CK84シリーズCNCロール旋盤、CA84シリーズデジタルディスプレイロール旋盤、CNCロールリング旋盤CK450、CXK9550CNC旋盤およびフライス複合工作機械、CXK9580パターンプレートCNC旋盤およびフライスセンター、CNCダイヤモンド研削砥石修理機DK060、CNC立型ロールリンググラインダーの生産を専門としています。 MK630、CNCロールリンググラインダーMK001-5、CNC研削盤ZKM150、ZWM150精密万能研削盤およびその他の関連サポート製品。
同社は国内外のブランド企業から提供されたいくつかの大型設備を保有しており、生産された工作機械の品質とタイムリーな納期を保証しています。長年にわたり、強力な技術力、成熟した製品、包括的なサービスシステムにより、当社の製品は国内および海外市場の大手鉄鋼会社に販売されています。当社の顧客からは肯定的な反応があり、当社は複数の国内特許と独立した知的財産権を取得しています。当社は現在、国内の鉄鋼企業と冶金設計研究所のロール加工工作機械業界で有名なブランド企業となっています。
1.1 主な仕様パラメータ
| 工作機械のベッド上でのスイング直径 | mm | 800 |
| トレーリングプレート上のスイング直径 | mm | 620 |
| 最大加工長さ（2つの中心間距離） | mm | 1000 |
| ワークの最大重量 | kg | 3000 |
| 工作機械のベッド角度 | 学位 | 45 |
1.2 スピンドルとドライブ
| スピンドル穴 | mm | 120 |
| スピンドルフロントサポート径 | mm | 180 |
| 主軸速度シリーズ | | レベルなし |
| 主軸速度範囲 | r/min | 2-400 |
| メインモーター出力 (連続) | kW | 22 |
| スピンドル連続トルク | Nm | 2500 |
| スピンドルエンド標準 | | A211 |
| 自動油圧締め付けスリーブ | | ローラーリングのマッチング |
1.3 送りドライブ
| Z軸（縦方向）トレーリングプレート移動距離 | mm | 1000 |
| X軸（水平）トレーリングプレート移動 | mm | 410 |
| 高速移動速度Z/X | mm/分 | 8000 |
| 送り速度範囲 Z/X | mm/分 | 0.001～2000 |
| 駆動モータートルク Z/X | Nm | 27/27 |
| 最大送り力 Z/X | N | 20000 |
| 最小設定単位/分解能 | mm | 0.001 |
1.4 工作機械の全体寸法と重量
| 工作機械の外観サイズ（長さ×幅×高さ） | mm | 4725×2175×2365 |
| 重量 | t | 約8T |
2. 工作機械の精度
2.1 加工精度（標準品）
| 仕上げ旋削外周の真円度 | mm | 0.005 |
| 仕上げ旋削外周面粗さ | | Ra0.8 |
| 仕上げ旋削外周円筒度 | mm | 0.02/300 |
| 仕上げ端の外円の直角度 | mm | 0.01/100 |
2.2 工作機械の主な幾何精度
| スピンドルの周期的な軸方向の動き | mm | 0.005 |
| 主軸ボア穴のラジアル振れ | mm | 近端 0.015、遠端 0.020 |
| タレットの繰り返し位置決め精度 | mm | 0.005 |
