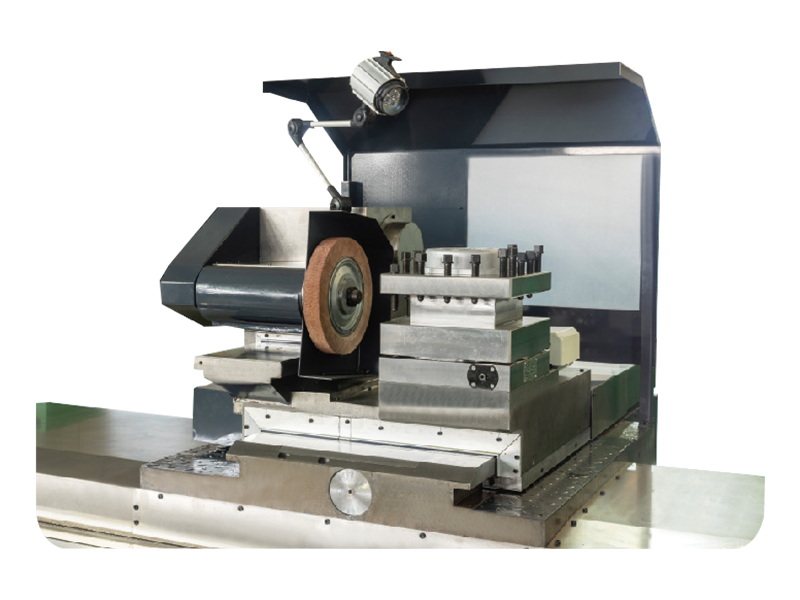

耐久性の高い精密 CNC ロールアンドトス一体型旋盤

この工作機械は CNC ロールアンドトス一体型旋盤で、主にライブコラム、ミディアムシリンダー、レーザークラッディングの油圧サポート後の重切削旋削および表面研磨に使用されます。鋳鉄、鋼、非鉄金属ロールの中仕上げ、仕上げ加工にも使用されます。機械は横方向に 2 つの独立したサーボ送り軸を備えています。研磨装置は縦引き板の片側に設置されており、横送りキャリッジの加工刃物台と干渉しません。それぞれ旋削と研磨に使用されます。

縦方向と横方向（回転と研磨）の動きは高精度ボールネジによって駆動されます。ツールホルダと研磨装置の縦横送りのガイドレールには高剛性の角形ガイドレールを採用し、4連の強力電動工具ホルダと専用研磨スピンドルを組み合わせています。この設計により、切削および研磨時の工作機械の剛性と安定性が向上します。

主軸の軸受には高精度ですきま調整が可能な複列ラジアル短円筒ころ軸受を使用しており、高い剛性と滑らかな回転、高精度を実現しています。心押し台は上部本体と下部本体から構成されます。ボディ上部にはスピンドル、スリーブ、スピンドル中心調整機構を装備。ボディ下部には、モーターと減速機が全体の動きを駆動する心押し台の高速移動機構が備わっています。高圧ポンプ ステーションは心押し台の後部に設置されており、心押し台が所定の位置に配置された後に油圧で自動的にロックおよび緩めるために使用され、インターロック保護が付いています。

心押台スリーブはモーター駆動と手動微調整によって移動できます。心押し台には上締め力表示が付いており、必要に応じてワークの上締めトルクを視覚的に調整できます。高い安定性と高剛性の構造設計により、工作機械全体の加工精度を確保します。可動ガイドのペアは耐摩耗性の粘着プラスチックで処理され、固定点の定量的自動潤滑を実装する集中潤滑システムを備えており、機械全体の動的応答を確保します。縦送りレールと横送りレールはステンレス鋼で完全に保護されており、長期にわたって動作精度を維持できます。
