製紙工場が何マイルにもわたる製品を生産し、製鉄所がシートを繰り出し、印刷機が連続稼働する厳しい重工業の世界では、大型円筒ロールのスムーズで正確、耐久性のある操作が最も重要です。これらの重要なコンポーネントが厳密な仕様を満たしていることを確認するには、特殊な機械が必要です。 CNCロール旋盤 。単なる大型旋盤ではなく、工業用ロールの加工特有の課題に対処するために設計された、専用のエンジニアリングの強力な装置です。
標準旋削加工を超えて: 核となる使命
ロール旋盤は従来の CNC 旋盤と基本的な旋削原理を共有していますが、次のような明確な目的のために設計されています。
大量のワーク: 重さ数トン、長さ数メートル、直径最大数フィートのロールに対応します。これは標準的な工作機械の能力をはるかに超えています。
厳しい許容範囲: そのサイズにもかかわらず、ロールがその用途で正しく機能するには、非常に正確な寸法、同心度、表面仕上げ、および複雑なプロファイル (クラウン、テーパー、特殊な輪郭など) が必要です。
硬質材料: ロールは多くの場合、硬化鋼 (鍛造または鋳造)、特殊合金、または硬化表面 (例: 冷やした鉄、タングステンカーバイド スプレー) で作られており、堅牢な切断能力が必要です。
表面の完全性: 機械加工された表面は、寸法が正確であるだけでなく、欠陥がなく、最適な性能 (紙の品質、板金の仕上げ、インク転写など) を保証するための正しい微細仕上げを備えている必要があります。
最新の CNC ロール旋盤の主な特徴
これらの厳しい要求を満たすために、CNC ロール旋盤には次のような特殊な機能が組み込まれています。
堅牢な構造と剛性:
巨大なベッドと構造: 優れた重量と剛性を備えた鋳鉄または加工鋼のベッドは、たわみや振動を発生させることなく大きな切削力を吸収します。
大径・高トルクスピンドル： 強力なドライブと、重いロールワークピースをしっかりとグリップするための油圧拡張マンドレルまたは特殊なチャックが装備されています。
丈夫な心押し台: 長いロールの自由端をサポートする高い推力容量を備えた大規模に構築された心押し台で、多くの場合油圧で操作され、プログラム可能です。
精密ガイドウェイとドライブ:
キャリッジおよびクロススライド用の頑丈なリニアガイドウェイまたはボックスウェイにより、負荷がかかった状態でもスムーズで正確な動きを保証します。
強力な高解像度サーボ モーターがボールねじを駆動し、正確な軸位置 (X - 半径方向、Z - 縦方向) を実現します。
特殊な工具と工具管理:
大型タレット: 複数の頑丈な旋削工具、ボーリングバー、フライス加工/穴あけ作業用に頻繁に駆動される工具を保持できます。
リジッドツールホルダー: 硬い材料の重切削時の振動を最小限に抑えるように設計されています。
自動ツールチェンジャー (ATC): 頻繁なツール交換が必要な複雑な作業に不可欠で、効率が向上します。
固定休符とフォロー休符: ビビリやたわみを防ぐために、加工中に細長いロールをサポートするのに不可欠です。
高度な CNC 制御とソフトウェア:
複雑な部品プログラムや大規模なデータセットを処理できる工業用グレードの CNC システム (Siemens、Fanuc、Heidenhain など)。
ロール旋削に特化したソフトウェア機能:
プロファイルの生成: 複雑なロールクラウン（凸面/凹面プロファイル）、テーパー、輪郭を簡単にプログラミングできます。
振動減衰: 加工中のびびりを最小限に抑えるアルゴリズム。
熱補償: 重切削時の発熱による機械の膨張を考慮。
シミュレーションと検証: ツールパスを視覚化し、加工前に潜在的な衝突を検出します。
CNCロール旋盤が不可欠な理由
精度と再現性: CNC は、ロールの性能と製品品質 (例: 一貫した紙の厚さ、均一な鋼板) にとって重要な、バッチごとに一貫した高精度の加工を保証します。

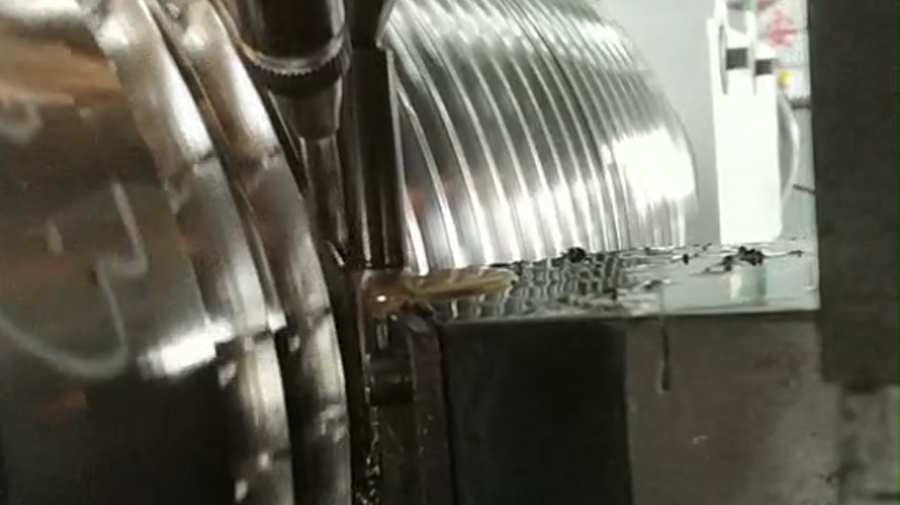

複雑な形状の加工: 手動では不可能または非常に困難な複雑なプロファイル、クラウン、溝を簡単に作成できます。
効率と生産性: セットアップ時間の短縮、サイクルの自動化、切断速度の高速化、および無人操作により、手動または従来のロール旋盤と比較してスループットが大幅に向上します。
多用途性: 業種・材質を問わず、各種ロール（ワークロール、バックアップロール、カレンダーロール、印刷ロール、ゴムロール）の加工が可能です。
表面品質: 高度な制御と堅牢な構造により、優れた表面仕上げが可能になり、大規模な研削の必要性が減り、ロールの寿命が延びます。
スクラップと再加工の削減: 精密な加工により、エラーや材料の無駄が最小限に抑えられます。
オペレーターの安全: 密閉された作業エリア、自動プロセス、手作業の削減により、安全性が向上します。
業界全体の重要なアプリケーション:
製紙業: カレンダーロール、プレスロール、ドライヤー缶、ポープリール。
鉄鋼およびアルミニウムの生産: ワークロール、バックアップロール、レベラーロール、テンションロール。
印刷： 版胴、ブランケット胴、圧胴。
ゴムとプラスチック: カレンダーロール、エンボスロール、ニップロール。
テキスタイル: カレンダーロール、乾燥シリンダー。
一般的な重機械加工: 大きなシャフト、シリンダー、ドラム。
ロール加工の未来:
CNC ロール旋盤は、以下の点で進化し続けています。
自動化: ロボットによる積み降ろしシステムおよび無人搬送車 (AGV) との統合により、無人製造を実現します。
インプロセス測定: 自動化されたサイクル内検査と補正のためのオンマシンプロービングにより、リアルタイムの品質管理が保証されます。
適応制御: センサーのフィードバック (振動、力、温度) に基づいて切削パラメータを自動的に調整し、性能と工具寿命を最適化するシステム。
デジタルツインと接続性: インダストリー 4.0 ネットワークへの統合により、予知保全、プロセスの最適化、データ分析が可能になります。
ハイブリッド加工: 旋削加工と統合研削機能またはハードターニング機能を組み合わせて、単一のセットアップで硬化ロールを仕上げます。
結論:
CNC ロール旋盤は単なる工作機械ではありません。高性能ロールに依存する業界にとって、これは戦略的資産です。強大な強度、高負荷時のピンポイント精度、洗練された CNC 機能を独自に組み合わせた製品は、連続的な工業プロセスを推進する重要な円筒コンポーネントの製造、改修、メンテナンスに不可欠なものとなっています。最新の CNC ロール旋盤は、より迅速な納期、高品質、優れた加工柔軟性を可能にすることで、生産性を最大化し、世界中の工場の円滑な稼働を保証する上で重要な役割を果たしています。この特殊なテクノロジーへの投資は、中核となる製造競争力への投資となります。
